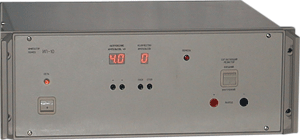

Испытательный генератор микросекундных импульсных помех (ИГ МИП)

Имитатор предназначен для испытания электротехнического, радиоэлектронного и электронного оборудования и аппаратуры на устойчивость к воздействию микросекундных импульсных помех большой энергии, образующихся в цепях электропитания при переходных процессах от молниевых разрядов и различного рода переключений в соответствии с требованиями ГОСТ IEC 61000-4-5-2014 (IEC 61000-4-5:2005), ГОСТ Р 51317.4.5-99.

Параметры импульсов напряжения положительной и отрицательной полярности в режиме холостого хода (сопротивление нагрузки не менее 10 кОм):
- амплитуда импульсов	(0,5; 1,0; 1,5; 2,0; 2,5; 4,0) кВ ± 10%
- длительность импульсов (на уровне 0,5 амплитуды)	700 мкс ± 20%
- длительность фронта импульсов (между уровнями 0,1 и 0,9 амплитуды)	10 мкс ± 30%
Параметры импульсов тока положительной и отрицательной полярности в режиме короткого замыкания выхода имитатора (сопротивление нагрузки 0,1 Ом):
- длительность импульсов (на уровне 0,5 амплитуды)	320 мкс ± 20%
- длительность фронта импульсов (между уровнями 0,1 и 0,9 амплитуды)	5 мкс ± 20%
- период повторения импульсов	60 с и менее
