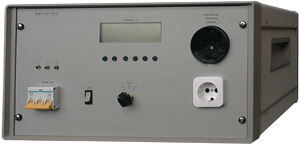

Испытательный генератор динамических изменений напряжения

Предназначен для формирования прерываний, провалов, выбросов напряжения сети 230/380 В в однофазной и трехфазной цепях питания нагрузок в соответствии с требованиями СТБ МЭК 61000-4-11-2006 (IEC 61000-4-11:2004), ГОСТ 30804.4.11-2013.

Имитатор соответствует требованиям СТБ МЭК 61000-4-11-2006 (IEC 61000-4-11:2004), ГОСТ 30804.4.11-2013.

Нагрузочная способность(среднеквадратическое значение) в одной фазе при номинальном напряжении Uн равном 230 В	16 А
Отклонение напряжения при изменении нагрузки на выходе при номинальном напряжении равном 230 В:
- от 0 до 16 А при Uн	менее 5%
- от 0 до 20 А при испытательном напряжении 80% Uн	менее 5%
от 0 до 23 А при испытательном напряжении 70% Uн	менее 5%
- от 0 до 40 А при испытательном напряжении 40% Uн	менее 5%
Испытательное напряжение при провалах и кратковременных прерываниях	40% Uн ±5%
	70% Uн ±5%
	80% Uн ±5%
Остаточное напряжение при прерывании питания, не более	5 В
Значение пикового нагрузочного тока (тока кратковременного короткого замыкания) при Uн на выходе	500 А для напряжений питающих сетей от 200 до 250 В
Длительность динамических изменений напряжения с дискретностью 10 мс	от 10 до 9000 мс
Период повторения динамических изменений напряжения с дискретностью 100 мс	от 100 до 20000 мс
Положительный и отрицательный выброс при ступенчатом изменении напряжения на выходе ИГ и сопротивлении нагрузки 100 Ом	Менее 5 % величины ступенчатого изменения напряжения
Время нарастания (и спада) ступенчатого изменения напряжения на выходе ИГ при сопротивлении нагрузки 100 Ом	От 1 до 5 мкс
Фазовый сдвиг (с дискретностью 45 град)	от 0 до 360 град
Погрешность установки фазы ступенчатого изменения напряжения по отношению к фазе напряжения электропитания	±10 град
Габаритные размеры, не более	400x515x285 мм
Масса, не более	20 кг
