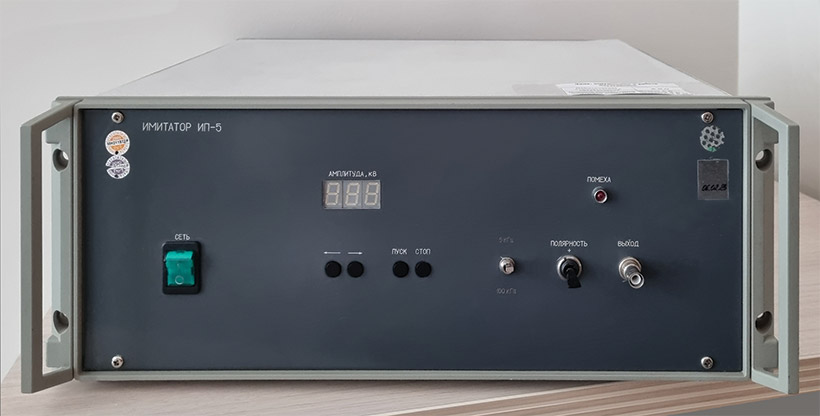

Испытательный генератор наносекундных импульсных помех

Предназначен для проверки устойчивости технических средств к пачкам импульсов наносекундной длительности, подаваемых на порты электропитания, заземления и сигналов ввода/вывода в соответствии с требованиями СТБ МЭК 61000-4-4-2006 (IEC 61000-4-4:2004), ГОСТ 30804.4.4-2013.

Существенными особенностями имитатора являются малая длительность фронта, высокая частота повторения и низкая энергия. Имитатор соответствует требованиям СТБ МЭК 61000-4-4-2006 (IEC 61000-4-4:2004), ГОСТ 30804.4.4-2013.

Амплитуда импульса на ненагруженном выходе имитатора (Rн > 2,5 кОм)	250, 500, 1000, 2000, 4000 В ± 10%
Длительность фронта импульсов между уровнями 0,1 - 0,9 амплитуды на нагрузке 50 Ом	5 нс ± 30 %
Длительность импульса (на уровне 50% пикового значения)	50 нс ± 30%
Частота повторения импульсов в пачке	5 кГц ± 20%, 100 кГц ± 20%
Длительность пачки импульсов	15 мс ± 20%
Период следования пачек импульсов	300 мс ± 20%
Внутреннее сопротивление имитатора	50 Ом ± 20%
Габаритные размеры, не более	500 x 430 x 200 мм
Масса, не более	10 кг
