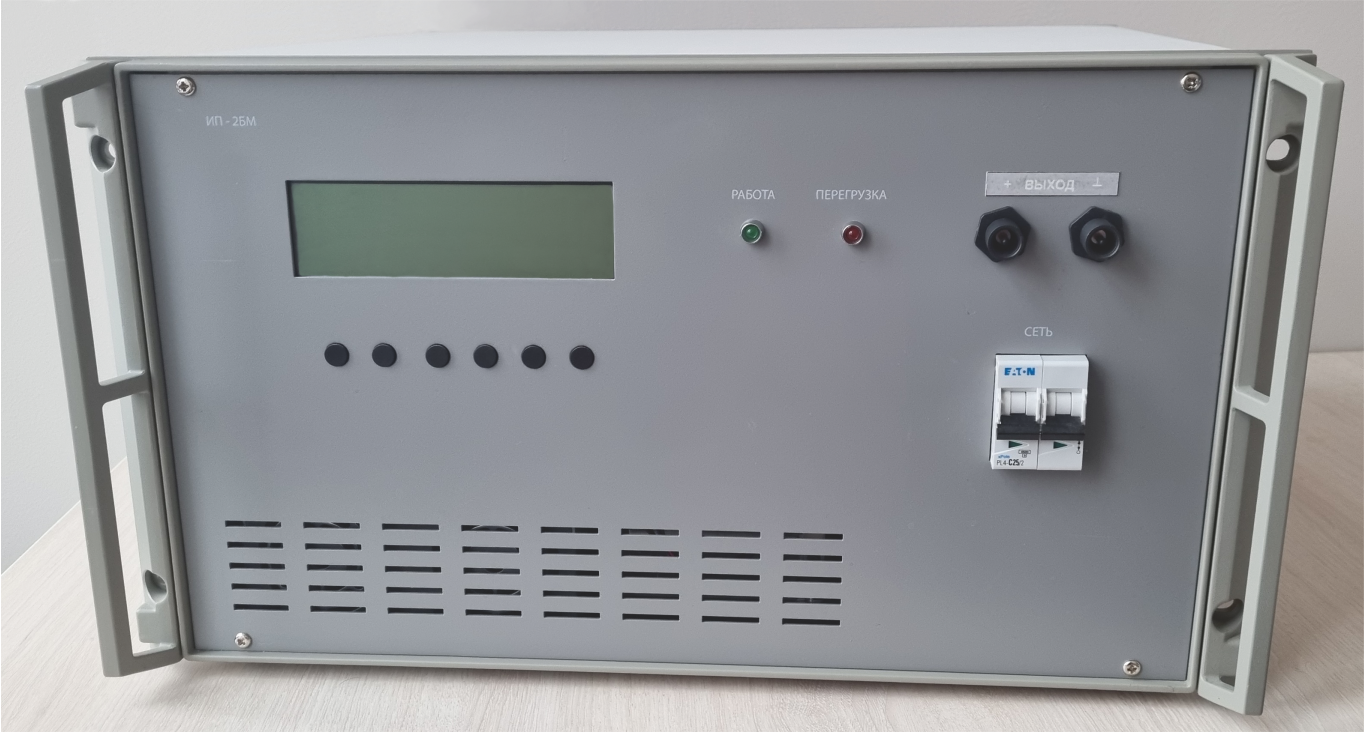

Генератор испытательных импульсов. Импульс 4

Предназначен для формирования посадки напряжения сети питания +12, +24 В автомобильной электроники в соответствии с требованиями СТБ ISO 7637-1-2008 (ISO 7637-1:2002); СТБ ISO 7637-2-2008 (ISO 7637-2:2004); ГОСТ 28751-90.

Устройство формирует сигнал в соответствии с рис. 8 ГОСТ 28751-90 и рис.10 СТБ ISO 7637-2-2008 (ISO 7637-2:2004).

Диапазон изменения напряжения U1 испытательного импульса моделирующего посадку напряжения питания	от -4 до -7 В (12В) от -5 до -16 В (24В)
Диапазон изменения напряжения U2 испытательного импульса моделирующего посадку напряжения питания	от -2,5 до -6 В (12В) от -5 до -12 В (24В)
Диапазон изменения длительности Т1 испытательного импульса моделирующего посадку напряжения питания	от 15 до 40 мс (12В) от 50 до 100 мс (24В)
Диапазон изменения длительности Т2 испытательного импульса моделирующего посадку напряжения питания	от 0,5 до 20 с
Максимальный коммутируемый ток	15 ± 1 А
Габаритные размеры не более	430 × 420 × 190 мм
Масса	не более 20 кг
